ターゴ型水力発電機


ストリームエンジン

ストリームエンジンには４本までのノズルを装着出来ます。ノズルは流量に合わせて径を３ｍｍ～２５ｍｍのに自由にカット出来ます。ストリームエンジンには専用に開発された発電機を使用しています。出力は最大約８００Ｗで、 電圧が１２／２４／４８ＶDCの３つのタイプがあります。
ストリームエンジンと周辺機器の距離をかなり離れた位置に設置する場合、１２０Ｖ／２４０Ｖの特別仕様の発電機を使ってケーブルロスの少ない高圧システムを構成することも出来ます。

ランナー

ストリームエンジンに装備されたターゴランナーの利点は、ペルトンランナーに比べ取り入れる水の許容量が多いことです。この為、落差が小さい場合にも適しています。また、設置工事もペルトン型と同様に簡単です。

設置例

左の写真はノズル２本のストリームエンジンの簡単な設置例です。各々のノズルにはフレキシブルホースで接続されたストップバルブが付いています。排水は右上部へ流しています。


タイプ
12VDC 24VDC 48VDC
ズル数1～2 / 1～4
発電機出力 発電機出力 500W @ 1000rpm
落差 5～100m
ノズルサイズ ３～２５ｍｍø
取水口 G1 1/2"
ランナー 100 mmø 、青銅製

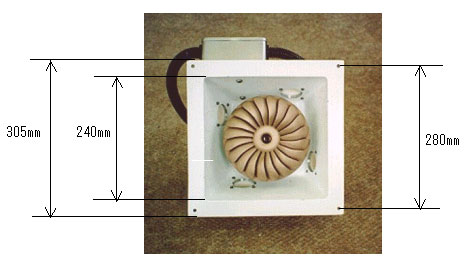

寸法 305 x 305 x 285mm
重量 約20kg

出力表［Ｗ］（パイプ粗さを無視した数値）

流量 0.32 0.63 0.95 1.26 1.89 2.52 3.15 4.73 6.31 9.46 12.6 18.9 l/s
落差[m] 18.9 37.9 56.8 75.7 113 151 189 284 379 568 757 1136 l/min
1.5 5 8 10 15 20 30 40
3.0 7 12 18 23 30 45 60 80 100
4.6 5 10 15 20 30 40 50 75 100 125 150 200
6.1 8 16 25 32 50 65 85 125 170 210 275 350
9.1 12 30 45 60 90 120 150 225 300 400 500 700
12.2 16 40 60 80 120 160 200 300 400 500 600
15.2 20 50 75 100 150 200 250 375 500 600
22.9 30 75 110 150 225 300 375 560 700
30.5 40 100 150 200 300 400 500 650
45.7 60 150 225 300 400 550 650
61.0 80 200 300 400 550 700
91.4 120 240 360 480 720
121.9 160 320 480 640
